型號說明
超聲導波UltraWave LRT

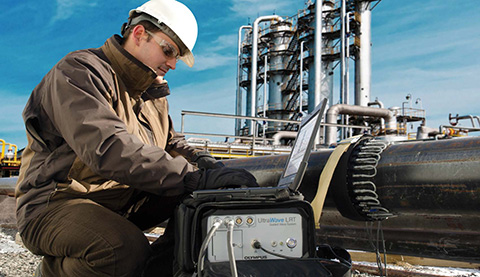

利用超聲導波技術的UltraWave LRT系統激勵了低頻超聲波后，超聲波會沿管道的軸向傳播幾十米遠的距離，并探測到管道壁厚的變化情況。這個系統是普測在役管道和管線的理想設備，它可以從管道上的一個單一檢測位置，檢測難于接觸到的長距離管道。這個系統包含軟件、采集單元、觸摸屏筆記本電腦，以及裝配于帶子和氣囊?guī)У男∏商筋^。
利用超聲導波技術對管道進行檢測
超聲導波檢測技術具有普測長距離在役管道和管線的能力，既可以探測到地面以上常規管道結構中帶有缺陷的部位，也可以完成某些應用，如：對埋設管道、絕熱管道、涂層管道或豎管進行的檢測。此外，這個技術還可以探測到管板、夾鉗及管架的腐蝕情況。
超聲導波技術可以對難以接觸到的管道進行檢測。這種技術可以定位管道上需要進一步檢測的區域，從而避免了在沒有探測到缺陷的情況下，挖掘土地、去除涂層、搭建腳手架等一系列不必要的工作。這種技術的使用不僅可大量減少操作費用，而且對于不能使用清管器的管道來說，還是一種有效的檢測方案。
穿越道路的埋設管道 管道絕熱層下面的腐蝕（CUI） 管架
豎管
超聲導波技術
超聲導波技術是一種用于確定管壁上潛在退化區域的無損檢測方式，如：管道外壁或內壁的腐蝕和金屬損失。超聲導波技術可以從管道上的一個單一檢測位置普測整個管壁，可覆蓋的管道長度達幾十米；而常規UT技術只能檢測傳感器下面或附近的局部區域。完成超聲導波普測后，只需對管道上帶有缺陷的特定位置進行驗證性檢測。超聲導波系統與其它NDT技術結合在一起使用，有助于在不影響數據質量的情況下，提高腐蝕管理項目的效率。
常規UT技術只能檢測傳感器下面或附近的局部區域。

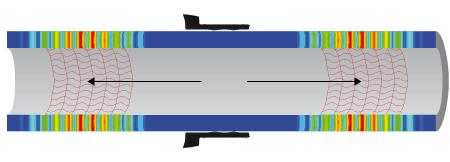

超聲導波檢測技術可以普測整個管壁，從探頭組裝圈位置開始，可覆蓋組裝圈兩側以外幾十米長的管道距離。
超聲導波技術的優勢
? 高檢測效率，長距離覆蓋，快速普測。
? 可以掃查難以接觸到的管道，如：埋設管道、涂層管道、絕熱管道及穿墻管道，從而省去了挖掘土地及去除絕熱層所需的成本。
? 100 %管壁普測覆蓋率。
? 是一種應用于管道完整性管理項目的性價比極高的解決方案。
? 在役檢測（無需停工）
UltraWave LRT系統
UltraWave LRT系統激勵了低頻超聲波后，超聲波會從探頭組裝圈的兩側沿管道軸的方向傳播。有多個因素會影響遠檢測距離：管道配置、環境、管道內的流體類型以及涂層類型。傳播的扭轉波可以探測到管道整個橫截面區域的一般變化，以及材料屬性的變化。
探頭組裝圈兩側的檢測長度分別可達91米（300英尺）。
技術規格
采集單元的技術規格 | |
重量 | 7.1公斤（16磅） |
外型尺寸（寬×高×厚） | 250mm×150mm×400mm（9.8in.×6in.×15.7in.） |
環境技術規格 | 存儲溫度：–20 ?C到60 ?C（–4 ?F到140 ?F） |
電源 | 兩個鋰離子電池和AC適配器 |
儀器運行時間 | 一般可運行8小時 |
符合的標準 | CE、RoHS及WEEE |
外殼 | 符合IP54評級 |
電池 | |
電池型號 | OMNI-A-BATT2（U8760059） |
電池類型 | 智能型鋰離子電池 |
脈沖發生器技術規格 | |
通道數量 | 16個 |
脈沖類型 | 方波 |
脈沖電壓 | 40到300 Vp-p |
模式 | 脈沖回波 |
頻率范圍 | 15 kHz~85 kHz |
循環數量 | 1–10 |
