產品概述

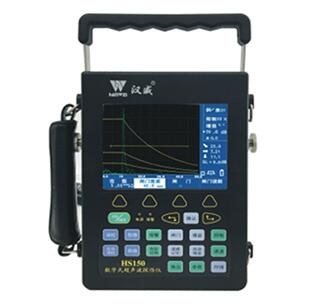

HS150 數字式超聲波檢測儀本機特點

 手持式結構，美觀、牢固、密封性能好，具超強的抗干擾能力。

 TFT真彩顯示器，具有100%的顯示線性度，并具有不受環境 干擾的影響。

 高質量的電路系統，性能穩定可靠。

 高精度定量、定位、解決遠距離定位誤差。

 實時全檢波，正、負檢波和射頻波顯示。

 優良的寬頻帶放大器，且自動校正。具有良好的近場分辨能力。

 簡潔、強勁的操作功能，中文提示，對話操作，實用易學。

 檢測范圍無級調節功能。

 閘門定位報警，雙閘門失波報警功能，適用于完成不同種類的探傷任務。

 動態缺陷包絡線描述。

 波幅曲線按標準自動繪制。且可上下自由移動。

 自動對探頭零點進行校準和斜探頭K值（折射角）測試。

 靈活的雜波抑制調節功能。不影響增益、線性。

 自動快速的靈敏度調節功能。提高檢測速度。

 自動波峰跟蹤搜索功能。提高檢測精度。

 有描述缺陷性質的峰點軌跡包絡圖功能。

 近場盲區小，可以進行薄板及小徑管探傷。

 RS232C接口，與計算機機傳送探傷數據的通訊功能及打印功能。 實現超聲探傷儀計算機管理。

 預置10組探傷參數。

 可存儲300個探傷回波、曲線和數據。

性能特點
HS150 數字式超聲波檢測儀本機特點

 手持式結構，美觀、牢固、密封性能好，具超強的抗干擾能力。

 TFT真彩顯示器，具有100%的顯示線性度，并具有不受環境 干擾的影響。

 高質量的電路系統，性能穩定可靠。

 高精度定量、定位、解決遠距離定位誤差。

 實時全檢波，正、負檢波和射頻波顯示。

 優良的寬頻帶放大器，且自動校正。具有良好的近場分辨能力。

 簡潔、強勁的操作功能，中文提示，對話操作，實用易學。

 檢測范圍無級調節功能。

 閘門定位報警，雙閘門失波報警功能，適用于完成不同種類的探傷任務。

 動態缺陷包絡線描述。

 波幅曲線按標準自動繪制。且可上下自由移動。

 自動對探頭零點進行校準和斜探頭K值（折射角）測試。

 靈活的雜波抑制調節功能。不影響增益、線性。

 自動快速的靈敏度調節功能。提高檢測速度。

 自動波峰跟蹤搜索功能。提高檢測精度。

 有描述缺陷性質的峰點軌跡包絡圖功能。

 近場盲區小，可以進行薄板及小徑管探傷。

 RS232C接口，與計算機機傳送探傷數據的通訊功能及打印功能。 實現超聲探傷儀計算機管理。

 預置10組探傷參數。

 可存儲300個探傷回波、曲線和數據。

主要技術參數

工作方式：單晶探傷、雙晶探傷

掃描范圍：零界面入射～6000mm鋼縱波

采樣頻率/位數：150MHz/8bits

檢波方式：全檢波、正、負檢波、射頻波顯示

工作頻率：0.5MHz ～ 20MHz（帶寬可選： 0.5-4MHz、2-8MHz、0.5MHz-20MHz）

各頻段等效輸入噪聲：＜15%

衰減器精度：＜ ±1dB/12dB

增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節）

聲速范圍：（100 ～ 20000）m/s

動態范圍：≥ 30dB

垂直線性誤差：≤ 3%

水平線性誤差：≤ 0.1%

分辨力：＞40dB（5N14）

靈敏度余量：＞60dB（深200mmΦ2平底孔）

數字抑制：（0 ～ 80）%，不影響線性與增益

電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10%

工作時間：連續工作5小時以上（鋰電池供電）

環境溫度：（-10 ～ 40）℃（參考值）

相對濕度：（20 ～ 95）% RH

外型尺寸：200 x 138 x 60（mm）
