產品概述

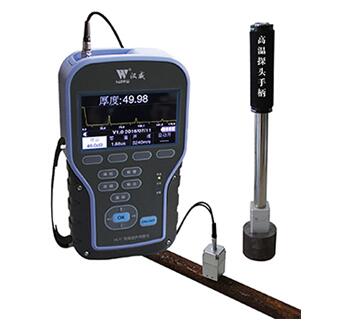

HS F1型電磁超聲測厚儀是一款采用EMAT探頭，可檢測任何金屬或磁性材料的新型便攜式電磁超聲測厚儀。該儀器工作時無需耦合劑、檢測速度快，重復性好，可用于高溫工件（最高700°）。探頭與被測物體不直接接觸，適用于表面粗糙、表面存在覆層（油漆、鐵銹等）的材料檢測。
性能特點
→ 創新研制的非接觸式測厚儀（探頭懸空），顛覆傳統；
→ 高清TFT真彩高分辨率顯示屏，顯示不受強光影響；
→ 小機身，大功能，波形、測量結果一覽無余；
→ 采用橫波垂直入射方法，測量精度高于常規縱波測厚，測量更輕松；
→ 電磁方式激發超聲波，工件即是超聲波的發生源，不受角度影響，測量結果與探頭零偏沒有關系，測量精度更高；
→ 探頭可提離，對帶氧化皮、油漆層等粗糙工件可進行不打磨狀態下的厚度測量；
→ 檢測中，無需耦合劑，對環境沒有影響，減少人力物力財力；
→ 溫度適用范圍大，高溫環境測厚用處大，且檢測中沒有高溫耦合劑等高價值耗材的消耗，成本低廉。
技術參數
顯 示 屏：4.3 'TFT真彩顯示屏
采樣頻率：10bit/200MHz
帶 寬：500kHz-8MHz
激發電壓：600V
常溫探頭檢測溫度：-40℃-200℃
高溫探頭檢測溫度：200℃-700℃
檢測范圍：1mm~200mm（可擴展至400mm）
測量精度：0.01mm
提升高度：3mm
激勵方式：永磁（可定制電磁方式）
增 益：0-80dB（調節精度0.1dB/2dB/6dB）
等效輸入噪聲：＜80×10-9V/Hz1/2
衰減器精度：＜±1dB/12dB
垂直線性誤差：＜3%
水平線性誤差: ＜0.2%
檢波方式：正、負檢波、全檢波及射頻
電 池：7.4V直流，鋰電池，連續工作4小時
尺寸：長220mm× 寬125mm×厚40mm
整機重量：0.75kg
產品概述
HS F1型電磁超聲測厚儀是一款采用EMAT探頭，可檢測任何金屬或磁性材料的新型便攜式電磁超聲測厚儀。該儀器工作時無需耦合劑、檢測速度快，重復性好，可用于高溫工件（最高700°）。探頭與被測物體不直接接觸，適用于表面粗糙、表面存在覆層（油漆、鐵銹等）的材料檢測。
性能特點
→ 創新研制的非接觸式測厚儀（探頭懸空），顛覆傳統；
→ 高清TFT真彩高分辨率顯示屏，顯示不受強光影響；
→ 小機身，大功能，波形、測量結果一覽無余；
→ 采用橫波垂直入射方法，測量精度高于常規縱波測厚，測量更輕松；
→ 電磁方式激發超聲波，工件即是超聲波的發生源，不受角度影響，測量結果與探頭零偏沒有關系，測量精度更高；
→ 探頭可提離，對帶氧化皮、油漆層等粗糙工件可進行不打磨狀態下的厚度測量；
→ 檢測中，無需耦合劑，對環境沒有影響，減少人力物力財力；
→ 溫度適用范圍大，高溫環境測厚用處大，且檢測中沒有高溫耦合劑等高價值耗材的消耗，成本低廉。
技術參數
顯 示 屏：4.3 'TFT真彩顯示屏
采樣頻率：10bit/200MHz
帶 寬：500kHz-8MHz
激發電壓：600V
常溫探頭檢測溫度：-40℃-200℃
高溫探頭檢測溫度：200℃-700℃
檢測范圍：1mm~200mm（可擴展至400mm）
測量精度：0.01mm
提升高度：3mm
激勵方式：永磁（可定制電磁方式）
增 益：0-80dB（調節精度0.1dB/2dB/6dB）
等效輸入噪聲：＜80×10-9V/Hz1/2
衰減器精度：＜±1dB/12dB
垂直線性誤差：＜3%
水平線性誤差: ＜0.2%
檢波方式：正、負檢波、全檢波及射頻
電 池：7.4V直流，鋰電池，連續工作4小時
尺寸：長220mm× 寬125mm×厚40mm
整機重量：0.75kg
