型號說明
工業纖維內窺鏡特殊性能纖維內窺鏡
工業纖維內窺鏡，為Pratt & Whitney PT6引擎研發的，后來漸漸被使用在許多小型發動機和管道工程中
標準型號的纖維內窺鏡無法支持一些目視檢測I應用刪除。奧林巴斯一直位于應用解決方案，當出現標準型號儀器不能滿足用戶需求的情況時，奧林巴斯便嘗試著將光學儀器應用于那些目視檢測I應用刪除。這種偶然性的嘗試帶來了能滿足特殊需求的獨特的儀器設計--具有特殊性能的纖維內窺鏡。當然，這種有特殊性能的纖維內窺鏡也被用于其他方面。下面描述的型號，連同它的用途，可以應對用戶所需要進行的特殊檢測。

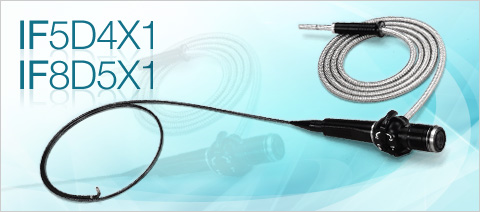

IF5D4X1
直徑為5.0 mm（0.19'），作業長度為1200 mm（47'）。該儀器最Pratt & Whitney PT6發動機開發出來的，現在已用于小發動機和細小直徑管道系統的檢測。它的特性是雙向彎曲并可以互換光學末端適配器，可以正面觀測或側面觀測，這兩種觀測功能是該儀器的標準功能。
-UV（紫外光）纖維內窺鏡IF11C5-20UV
用于管道內窺鏡和標準規格纖維內窺鏡的玻璃纖維能削弱紫外光，因此被用來觀測熒光影像，而不是傳送紫外光照明。為了在一臺儀器上傳送紫外光照明并同時觀測影像，就需要一臺有特別性能的纖維內窺鏡。
IF11C5-20UV纖維內窺鏡利用一種內部通道（也可以不用），以及石英光纖束來有效地進行紫外光照明。11.3 mm（0.44'）直徑規格的儀器有兩種長度：2.0 m或3.0 m（6.6' or 9.8'）。其特別之處是內部通道可以用來引入著色并在該應用中處理必要的流體。
※ 請注意，UV纖維內窺鏡是特殊產品項目，所以需要較長的交付時間。
奧林巴斯為該項纖維內窺鏡提供了特大功率的紫外光光源，用于檢測著色滲透。
技術規格
工業纖維內窺鏡 IF5D4X1/ IF8D5X1 特性和功能 | |||
IF5D4X1 | IF8D5X1 | ||
外徑 | φ5.0mm | φ8.4mm | |
有效長度 | 770mm | ||
1,200mm | IF5D4X1-14 | ||
2,280mm | |||
3,000mm | IF8D5X1-30 | ||
頂端長度 | 13.1mm | 21.1mm | |
視野范圍 | 49° | 40° | |
視野角度 | 直視 (使用光學適配器可轉換成側視) | 直視 | |
景深（固定焦距） | 5 ～ 50 mm | 30 mm～無窮遠 | |
照明系統 | 導光系統 | ||
彎曲部 | 彎曲角度范圍 | 上-下 120° | 上-下 120°， 右-左 100° |
導光纜長度 | 2,000mm | 1,000mm | |
工業纖維內窺鏡 IF5D4X1-14/ IF8D5X-30 作業環境 | ||||
IF5D4X1-14 | IF8D5X-30 | |||
作業溫度 | 插入管 | 空氣中 | -10 ～ 80 ℃ | -10 ～ 80 ℃ |
水下 | - | - | ||
插入管以外部分的零部件 | 空氣中 | -10 ～ 50 ℃ | -10 ～ 50 ℃ | |
作業時大氣壓力 | 插入管 | 空氣中／水下 | 1013hPa | 1013hPa |
插入管以外部分的零部件 | 空氣中 | 1013hPa | 1013hPa | |
防液體 （應對機油，輕油和5%鹽溶液） | ○ | |||
防水 | 插入管 | ○ | ○ | |
防雨 | 控制部 | ○ | ||
型號說明
工業纖維內窺鏡特殊性能纖維內窺鏡
工業纖維內窺鏡，為Pratt & Whitney PT6引擎研發的，后來漸漸被使用在許多小型發動機和管道工程中
標準型號的纖維內窺鏡無法支持一些目視檢測I應用刪除。奧林巴斯一直位于應用解決方案，當出現標準型號儀器不能滿足用戶需求的情況時，奧林巴斯便嘗試著將光學儀器應用于那些目視檢測I應用刪除。這種偶然性的嘗試帶來了能滿足特殊需求的獨特的儀器設計--具有特殊性能的纖維內窺鏡。當然，這種有特殊性能的纖維內窺鏡也被用于其他方面。下面描述的型號，連同它的用途，可以應對用戶所需要進行的特殊檢測。
IF5D4X1
直徑為5.0 mm（0.19'），作業長度為1200 mm（47'）。該儀器最Pratt & Whitney PT6發動機開發出來的，現在已用于小發動機和細小直徑管道系統的檢測。它的特性是雙向彎曲并可以互換光學末端適配器，可以正面觀測或側面觀測，這兩種觀測功能是該儀器的標準功能。
-UV（紫外光）纖維內窺鏡IF11C5-20UV
用于管道內窺鏡和標準規格纖維內窺鏡的玻璃纖維能削弱紫外光，因此被用來觀測熒光影像，而不是傳送紫外光照明。為了在一臺儀器上傳送紫外光照明并同時觀測影像，就需要一臺有特別性能的纖維內窺鏡。
IF11C5-20UV纖維內窺鏡利用一種內部通道（也可以不用），以及石英光纖束來有效地進行紫外光照明。11.3 mm（0.44'）直徑規格的儀器有兩種長度：2.0 m或3.0 m（6.6' or 9.8'）。其特別之處是內部通道可以用來引入著色并在該應用中處理必要的流體。
※ 請注意，UV纖維內窺鏡是特殊產品項目，所以需要較長的交付時間。
奧林巴斯為該項纖維內窺鏡提供了特大功率的紫外光光源，用于檢測著色滲透。
技術規格
工業纖維內窺鏡 IF5D4X1/ IF8D5X1 特性和功能 | |||
IF5D4X1 | IF8D5X1 | ||
外徑 | φ5.0mm | φ8.4mm | |
有效長度 | 770mm | ||
1,200mm | IF5D4X1-14 | ||
2,280mm | |||
3,000mm | IF8D5X1-30 | ||
頂端長度 | 13.1mm | 21.1mm | |
視野范圍 | 49° | 40° | |
視野角度 | 直視 (使用光學適配器可轉換成側視) | 直視 | |
景深（固定焦距） | 5 ～ 50 mm | 30 mm～無窮遠 | |
照明系統 | 導光系統 | ||
彎曲部 | 彎曲角度范圍 | 上-下 120° | 上-下 120°， 右-左 100° |
導光纜長度 | 2,000mm | 1,000mm | |
工業纖維內窺鏡 IF5D4X1-14/ IF8D5X-30 作業環境 | ||||
IF5D4X1-14 | IF8D5X-30 | |||
作業溫度 | 插入管 | 空氣中 | -10 ～ 80 ℃ | -10 ～ 80 ℃ |
水下 | - | - | ||
插入管以外部分的零部件 | 空氣中 | -10 ～ 50 ℃ | -10 ～ 50 ℃ | |
作業時大氣壓力 | 插入管 | 空氣中／水下 | 1013hPa | 1013hPa |
插入管以外部分的零部件 | 空氣中 | 1013hPa | 1013hPa | |
防液體 （應對機油，輕油和5%鹽溶液） | ○ | |||
防水 | 插入管 | ○ | ○ | |
防雨 | 控制部 | ○ | ||
