產品概述

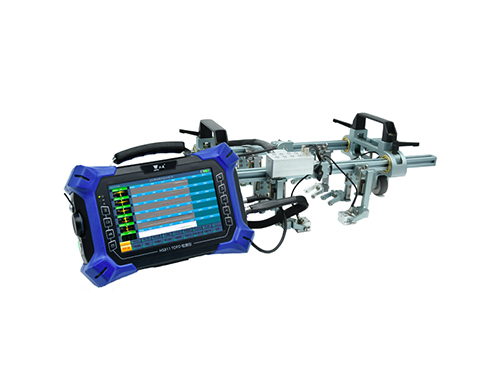

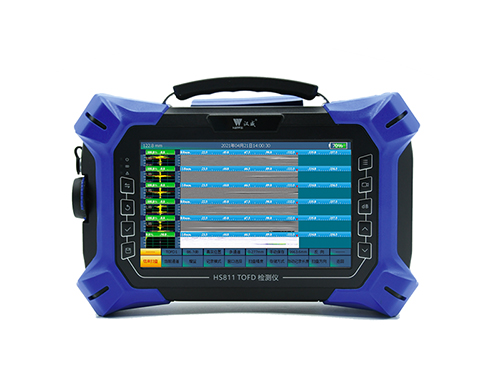

HS 811 TOFD檢測儀是在原HS810的基礎上升級而成的超聲波衍射時差法專用檢測設備，在繼承了HS810的穩定、簡便、實用的特點上實現了更多的擴展。

功能特點

●接收/發射通道，從支持3組TOFD探頭同時采集數據擴展到可支持6組TOFD探頭同時進行數據采集，使得一次掃查最大覆蓋厚度增加到了400mm，還可實現多種掃查模式組合

●兼容HS810的各類配件

●采用全新的外觀設計，整機重量小于2Kg

●濾波帶寬多檔可調，最大帶寬增至0.5~30M，完美匹配高頻探傷需求

●采用工業級7寸彩色電容觸摸屏，分辨率800X480，更可在低亮度狀態下或強光下都能做到清晰可視

●動態調節范圍增至120dB

●升級為全新USB3.0接口，數據傳輸能力更強，可全面兼容各類USB外接設備

●儀器軟件：同時具備SAFT（合成孔徑聚焦）功能，差分直通波拉直功能

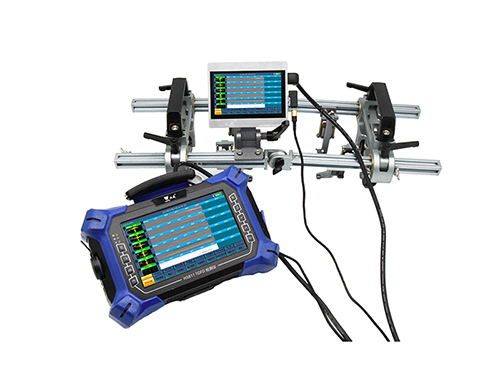

●新增HDMI高清視頻接口，更貼合外接監控或教學使用場合

●離線分析軟件：具備SAFT（合成孔徑聚焦）處理功能，具備圖像處理前和處理后的同屏→對比顯示功能，具備能直接將TOFD圖像轉換成BMP位圖的功能

●新增高速雙頻無線網絡模塊和4G模塊，可實現多種方式的數據無線傳輸和實時監控，可支持PC、平板和手機等移動終端

●離線圖象分析：恢復和回放掃查時記錄的A掃波形；缺陷尺寸和輪廓厚度/幅度數據統計分析；記錄轉換到ASCII/MSWord/MS Excel格式報告

技術參數

脈沖類型                                負方波脈沖                                                   脈沖前沿                <10 ns

脈沖寬度                               30ns-1000ns  連續可調(5ns步進)                  阻抗匹配                25Ω 、500Ω 可同時連接探頭12 個

接收參數

采樣頻率/位數                       200MHz/10bits                                            采樣深度                  512

重復頻率                               25Hz-1000Hz                                               可調衰減器精度        <1dB/12dB

等效輸入噪聲                        <80nV/√Hz                                                   掃描范圍零界面入射 -14000mm鋼縱波

聲速范圍                             （300-20000）m/s                                         動態范圍                   ≥36dB

垂直線性誤差                        ≤3%                                                               水平線性誤差           ≤0.1%

綜合性能

分辨力                                 >36dB                                                             靈敏度余量             >60dB(Φ2×200mm)

檢波方式                             全檢波、正檢波、負檢波、射頻                         波形平均                 1-16可調

成像模式                             A掃、 B掃、C掃                                                直線掃查長度        （0-40000）mm自動滾屏

儀器參數

整機尺寸                             254×188×65（mm）                                       整機重量                2.0kg（含電池）

顯示屏尺寸                           7'                                                                     顯示屏分辨率          800×480

人機交互                             電容觸摸屏，鍵盤，飛梭電源、電池                   電池                        7.4V/15Ah

固態硬盤                              64 GB                                                               接口                        LAN，USB3.0， HDMI，WIFI，4G(可選)

工作溫度                              (-10-40)°C（參考值）                                       相對濕度               （20-95）%RH

出廠檢驗                              提供歐標檢驗報告

應用

板材焊縫檢測、管道焊縫檢測、壓力容器等特種設備檢測
