型號說明
工業纖維內窺鏡標準范圍
可達3米長的標準纖維內窺鏡，在直徑為6mm,8.4mm,11.3mm時可實現高質量的圖像.四個方向彎角和可互換的光學適配器是奧林巴斯纖維內窺鏡的特征
有著優異觀測性能的標準化纖維內窺鏡
目視檢測的柔性纖維內窺鏡，可以用于一些較難的檢測，比如通往觀測區域的路徑要穿越一系列彎角，或經過所需儀器的長度超越了剛性管道鏡的限制。
奧林巴斯纖維內窺鏡的結構經過一種特殊的工藝過程，結合了先進的光學和機械技術，從而得出了擁有許多高性能設計特征的產品。標準化的纖維內窺鏡實現了高清晰的影像品質。其型號有6.0 mm、8.4 mm和11.3 mm直徑，長度可達3.0 m (10')，為四個方向的可彎曲設計，帶有可互換的光學末端適配器。
特性
-可互換的光學末端適配器
光學系統的焦距經過固定的，每個檢測都有不同的景深和觀測方向需求。因此，所有標準型號的纖維內窺鏡都配有可互換的光學末端適配器。光學末端適配器實現了檢測儀器的多功能性和正、側兩面的觀測結構--只要選擇末端適配器就能應對大多數的檢測狀況。此外，屈光度對焦彌補了個人的視力差距。
-影像尺寸
奧林巴斯的影像尺寸大于其他多數的纖維內窺鏡。得益于光學技術質量，奧林巴斯纖維內窺鏡的影像可以放大并維持影像的高分辨率。
-有著優異插入性能的TF管道
我們生產的大部分纖維內窺鏡都使用TF（Tapered Flex）管道。為插入多向彎曲管道而設想，經過把插入管的柔性性變?yōu)槟┒说倪B續高靈活性和控制部分的剛性。其結果經過纖維內窺鏡可以輕易地穿過彎曲部位和直角管。與此同時，連接控制部分的管道剛性逐漸增強，以確保在第一個彎曲部位之后的抗扭強度，使插入變得更加容易。采用了TF管道的觀測儀器均在儀器下方貼有商標作為標記。
-四方向彎曲
所有型號的末端都有四方向彎曲功能，其目的經過幫助插入和操作，并引導末端指向檢測區域。
-照片和視頻文檔資料
連接CCD攝像機或奧林巴斯數碼照相機就可以錄制視頻或拍照。
-全防水插入部
用于水下作業的全防水插入部。大部分型號的控制部為防滴漏設計。

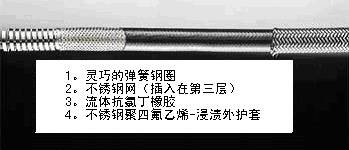

-四個層次的插入管道
插入管道（插入到應用區域的儀器部分）的結構特別重要，要可靠耐用，卻不能妨礙插入管道的柔性性。奧林巴斯在這個領域里完成了有著四個獨立層次的獨特設計，這些層次合在一起保護內部零件并阻止液體滲透。
技術規格

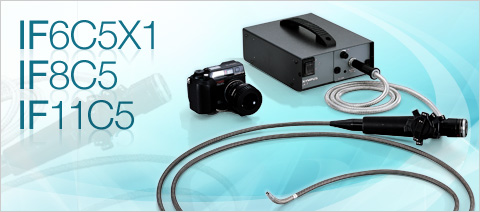

工業纖維內窺鏡 IF6C5X1/ IF8C5/ IF11C5 作業環境 | |||||
IF6C5X1 | IF8C5 | IF11C5 | |||
作業溫度 | 插入管 | 空氣中 | -10 to 80℃ | ||
水下 | 10 to 30℃ | ||||
插入管以外部分的零部件 | I空氣中 | -10 to 50℃ | |||
作業時大氣壓力 | 插入管 | 空氣中／水下 | 1013 to 1317hPa | ||
插入管以外部分的零部件 | 空氣中 | 1013hPa | |||
防液體 （應對機油，輕油和5%鹽溶液） | ○ | ○ | ○ | ||
防水 | 插入管 | ○ | ○ | ○ | |
防雨 | 控制部 | ○ | ○ | ○ | |
